3.4 Método de Newton Raphson

            Vimos no método de Iteração Linear que, dado f(x) = 0 , esta equação poderia ser transformada em x = g(x) e, daí,   ser desenvolvido um processo iterativo onde, dado x0, seriam calculados x1= g(x0), x2= g(x1) ...xi+1= g( xi ), na expectativa de que a seqüência convirja para a raiz r.

            Vimos, também, que há diferentes maneiras de se construir g(x), sendo que para alguns haverá convergência para a   raiz e para outros não convergirá.

            Além disso, a convergência dependerá do valor da derivada de g na região em torno da raiz, precisando ser, em módulo, menor que 1, para se ter convergência garantida para a raiz. Quanto mais próximo de zero, mais rápida será a convergência, pois cada novo erro será aproximadamente o valor do erro anterior multiplicado pela derivada de g na raiz.

            A idéia central no método de Newton-Raphson é a de escolher uma função g, tal que a derivada de g, na raiz que se está procurando, seja 0(zero). Assim teremos, não só garantia da convergência quanto convergência muito rápida.

            O método de Newton-Raphson é, também, conhecido como Método das Tangentes.

            A idéia é a de se tomar um valor de x, isto é, da variável independente,  como primeira estimativa da raiz. Com esse valor de x, calcula-se o valor da função que, provavelmente, não estará valendo zero, isto é, não se está na raiz. Desse ponto, traça-se a tangente à curva, buscando-se o ponto em que essa tangente corta o eixo de x. Esse novo valor de x deverá ser uma melhor  aproximação da raiz.

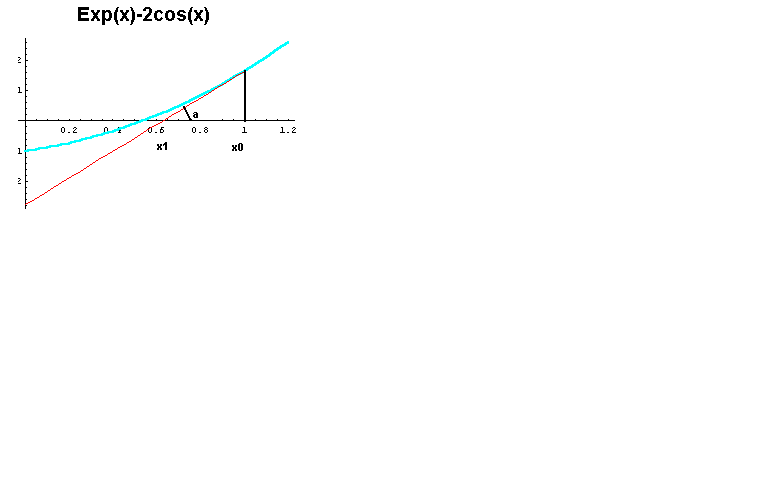

            A figura a seguir indica o processo a ser seguido.

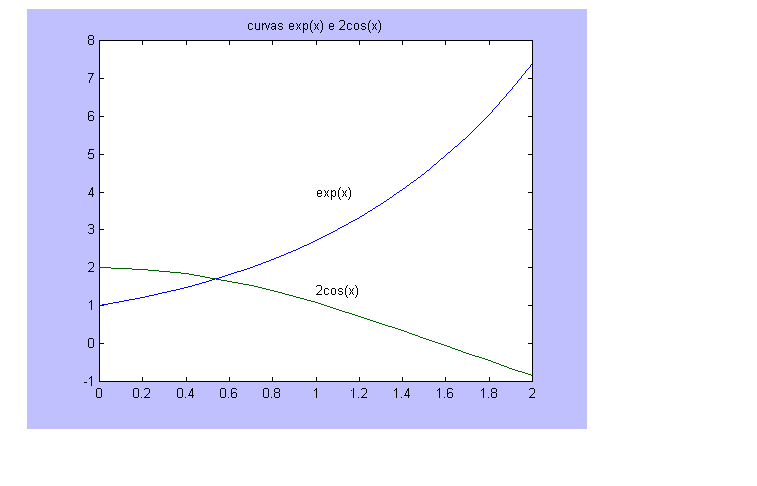

            Vamos admitir que se pretenda calcular a raiz de ex - 2 cos(x) = 0. Pelo gráfico vemos que a raiz está próxima a 0,5. Vamos tomar como primeira aproximação um valor mal escolhido, qual seja x0  = 1,0 . Calculamos f(x0 ) = f(1) = 1,6377 .

Traçamos pelo ponto (1,0 , 1,6377) uma tangente à curva e toma-se o ponto onde a tangente corta o eixo de X como a nova aproximação, x1  , da raiz.

Assim, x1 = 0,63 será a próxima aproximação, por onde será passada nova tangente, até se chegar a um valor que satisfaça quanto à precisão desejada. É bom observar que, aos poucos, havendo convergência, os valores começam a ficar muito próximos uns dos outros, praticamente se repetindo.



            Veja que tg(a) = f '(x0) é igual a f( x0  ) / (x0 - x1 ) . Daí, supondo  f '(x0) diferente de zero, tem-se que:

            x0 - x1 = f( x0  ) / f '(x0) . Assim, a nova estimativa  x1 =   x0 -  f( x0  ) / f '( x0)

            Assim, para se calcular a raiz de f(x) = 0, a função g de iteração, escolhida, é a seguinte: x = g(x) = x - f(x)/f '(x) , onde se precisa garantir que f ' seja diferente de zero.

            Vamos calcular g ' (r).

            g '(x) = 1 - ( f ' . f ' - f . f '' )/ (f ')2 = f . f '' / (f ')2 .

            Sendo f(r) = 0 , por definição, por se estar exatamente procurando a raiz r de f , e sendo f ' diferente de zero, tem-se que g ' (r) = 0. Dessa forma, sendo f ' diferente de zero, tem-se convergência garantida e rápida.

            Exemplo: calcular a raiz positiva de ex - 2 cos(x) = 0

            x = g(x) = x - (ex - 2 cos(x) / (ex + 2 sen(x)

            Pelo gráfico abaixo, vê-se que a raiz está próxima a 0,5



            Partindo de x0 = 0,5 , calcula-se:

           x1  =   g(x0) = x0 - (exp( x0 )- 2 cos(x0) / (exp( x0 ) + 2 sen(x0)

           x1  =  0,540821

           x2  =   g(x1) = x1 - (exp( x1 ) - 2 cos(x1) / ( exp( x1 ) + 2 sen(x1)

           x2 = 0,539786

           x3 = 0,539785

           x4 = 0,539785

            Como se vê, chega-se rapidamente à raiz com seis decimais.

            No método de Newton-Raphson, a convergência não é linear, como no Método da Iteração Linear. A convergência é mais rápida, é quadrática. Assim, cada novo erro é proporcional ao quadrado do erro anterior.

            Vejamos por que.

            Pelo desenvolvimento em Série de Taylor, sabe-se que:

            g(r+e) = g(r) + g'(r).e /2! + g''(r).e2 / 2! + g'''(r). e3 / 3! + ...

            Como se fez a transformação de f(x) = 0 para x = g(x) , onde g(r) = rxi+1 = g( xi ) , tem-se:

            xi = r + ei   , onde ei é o erro que se comete se considerarmos que xi = r

            xi+1 = r + ei+1  , onde ei+1 é o erro que se comete se considerarmos que xi+1 = r

            Temos que xi+1 = g( xi ) , onde xi = r + ei

            Assim, g( xi ) = g(r + ei ) = g(r) + g'(r).ei + g''(r).ei2 / 2! + g'''(r). ei3 / 3! + ...

           Sendo f '(x) diferente de zero, vimos que g'(r) = 0 .

            Vamos admitir que estamos com erro pequeno, de forma que e3 possa ser desprezado em face de e2

            Daí,  g( xi ) = g(r + ei ) ~ g(r) + g''(r).ei2 / 2!

            Lembrando que  g(r) = r  e  xi+1 = g( xi )

            xi+1 = r + g''(r).ei2 / 2!= r + ei+1

            Logo: ei+1 = (g''(r)/ 2).ei2  = K . ei , com  convergência quadrática.

           Teste seus conhecimentos, procurando calcular as raízes abaixo, estimando, primeiro um valor inicial pelo método gráfico.

            1 - f(x) = e2x - 3 cos(x) = 0 .... Calcular a raiz positiva e a maior raiz negativa.

            2 - f(x) = ex + x -2 = 0

            3 - f(x) = e-x - sen(x) = 0 ...Calcular as três menores raízes positivas.

            4 - f(x) = ex . sen(x) - cos(x) = 0 ... Calcular as duas menores raízes positivas.



            Não é difícil demonstrar que, no caso de raiz dupla, quando se tem f(x) = 0 e f '(x) = 0 , a convergência é linear e não quadrática.

            Vimos acima que  g '(x) =  f . f '' / (f ')2  e daqui só pudemos afirmar que g '(r) = 0 pois f(r) = 0 se f '(r) fosse diferente de zero. No caso de raiz dupla tem-se f '(r) = 0 e, portanto, g '(r) = 0 / 0 , indeterminado.

            Para levantar esta indeterminação aplicamos a Regra de L' Hospital, derivando o numerador e o denominador.

            g '(r) = (f . f ''' + f ' . f '') / 2 f '.f '' = 0 / 0 . Derivando, mais uma vez, o numerador e o denominador, tem-se:

            g '(r) = ( f . f'''' + f '.f''' + f ' . f ''' + f '' . f '') / (2(f '.f ''' + f '' . f '' ) = 1/2

            Como ei+1 ~ g'(r).ei  , tem-se convergência linear, com razão de convergência igual a meio, isto é, cada novo erro é aproximadamente igual à metade do erro anterior.
